CUTLASS CuTe GEMM细节分析（一）——ldmatrix的选择

Prologue

近期花了一些时间学习CUTLASS CuTe，阅读了很多大佬的文章。作为一个初学者，我在学习的过程中产生了很多的疑问，但又没有在网上搜到很清楚的答案，因此，准备写一些技术博客记录自己对这些问题分析过程。这篇文章我们来研究第一个问题——如何基于TiledMMA以及输入矩阵在Shared Memory上的Layout选择合适的Copy Operation（ldmatrix指令的封装）以完成Shared Memory到Register的拷贝？

本文中的实验使用的是CUTLASS 3.5版本，GPU是Compute Capability 8.0的A100 GPU。

注：阅读本文需要对CUTLASS CuTe有一定的了解，强烈推荐大家看一看reed大佬的CuTe系列文章(https://zhuanlan.zhihu.com/p/661182311)。

基本原理

先说结论，ldmatrix指令的选择依赖于两个方面：

下面分别讨论这两个方面。

TiledMMA

在reed大佬的文章(https://zhuanlan.zhihu.com/p/663092747)中，我们可以了解到，构造TiledMMA时，其实是通过两种方式对MMA_Atom进行扩展，一种是执行单元的扩展，另一种是通过重复计算的方式进行扩展。早期的CUTLASS版本中，TiledMMA类模板的模板参数ValLayoutMNK表示通过重复计算的方式进行扩展（虽然CUTLASS 3.5已经取消了ValLayoutMNK模板参数，但实际上，是将ValLayoutMNK融合在PermutationMNK中，这并不影响我们对于原理的分析）。

假设我们选定SM80_16x8x8_F16F16F16F16_TN作为MMA_Operation，并且通过重复计算的方式在MNK的N维度上扩展至原来的2倍，即ValLayoutMNK为(1, 2, 1)，也就是说，此时每一个warp内部会完成MNK为16x16x8的矩阵计算。

在一个warp内部，完成16x16x8的矩阵计算需要两步：

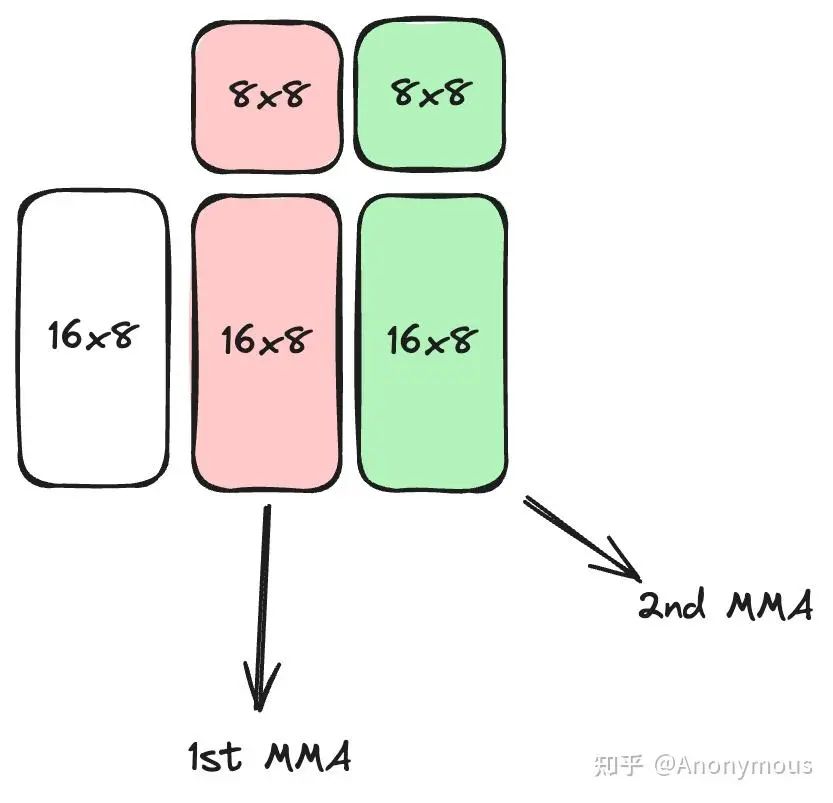

图1展示了warp内部的计算逻辑：

这里的第一步与ldmatrix有关。

ldmatrix指令能够一次性加载一个或多个8×8的子矩阵到寄存器中，加载的8×8子矩阵的个数由x1，x2，x4标识，分别代表加载1，2，4个8×8子矩阵。ldmatrix指令非常灵活，加载每一个8×8子矩阵时，仅需提供8个地址，ldmatrix指令认为，这8个地址代表了8×8子矩阵中8个行的起始地址，因此，ldmatrix并不要求这8个行在Shared Memory上连续存储，但每个行内部必须是连续存储的。

由于ldmatrix在加载地址上的灵活性，我们可以利用ldmatrix加载任意的由一个或多个8×8子矩阵构成的更大规模的矩阵分块。对于上面的例子，输入矩阵A和B的Shape分别为16×8和8×16，它们都包含两个8×8子矩阵，因此，对于A和B，我们都可以用一个x2的ldmatrix一次性将这个矩阵加载到寄存器中。make_tiled_copy_A/B函数会帮助我们根据TiledMMA输入矩阵的Layout信息和Copy_Atom自动计算各个8×8子矩阵对应的行地址。我们也可以用x1的ldmatrix分两次加载A或B，但注意，我们不能使用x4的ldmatrix指令，因为输入矩阵中8×8子矩阵的个数小于4个，如果我们尝试使用x4的ldmatrix指令，在编译期间就会报错：TiledCopy uses too few vals for selected CopyAtom.

关于ldmatrix指令更详细的解释，请参考PTX ISA(https://docs.nvidia.com/cuda/parallel-thread-execution/index.html?highlight=ldmatrix#warp-level-matrix-load-instruction-ldmatrix)。

A/B Layout

上文我们提到——ldmatrix指令认为，这8个地址代表了8×8子矩阵中8个行的起始地址，因此，ldmatrix并不要求这8个行在Shared Memory上连续存储，但每个行内部必须是连续存储的。

“每个行内部必须是连续存储的”——这个条件一定成立吗？答案显然是否定的，输入矩阵A/B在Shared Memory中可能会以Row-Major的形式存储，此时这个条件成立，但也有可能是以Column-Major的形式存储，此时这个条件就不再成立了。

对此，ldmatrix指令提供了trans限定符用于处理这种情况。加上trans限定符的ldmatrix指令会对加载进来的8×8子矩阵进行转置操作。在实际加载的过程中，我们给ldmatrix指令提供8个列的起始地址，而ldmatrix则是把这些地址当作行地址进行加载，如果没有trans限定符，此时子矩阵在寄存器中的分布恰好就是目标分布的转置形式，因此加上trans限定符实施转置操作后，我们就得到了正确的子矩阵形式。

在CuTe中，make_tiled_copy_A/B函数会自动帮助我们计算列起始地址等信息，我们需要做仅仅是选择合适Copy_Operation，选择Copy_Operation时，需要遵循以下原则：如果输入矩阵在Shared Memory中是Row-Major的，则选择不带trans的ldmatrix指令（Copy_Operation名称的后缀为N），如果输入矩阵在Shared Memory中是Column-Major的，则选择带trans的ldmatrix指令（Copy_Operation名称的后缀为T）。

Where is swizzle？

上文描述的场景中，A/B矩阵是存储在Shared Memory中的，在GEMM流程中，A/B矩阵还需要经过swizzle的处理，但swizzle似乎在上文中并未提到，原因是什么？

其实，A/B矩阵在Shared Memory中的真实分布是在Row/Column-Major的基础上进一步进行swizzle得到的，但CuTe的Swizzle抽象可以很好的屏蔽这一层复杂的映射关系，让我们在处理Shared Memory to Registers Copy时只需关注A/B矩阵的逻辑空间排布（即Row/Column-Major）而不需要关注底层的物理排布，在reed大佬介绍Swizzle的文章(https://zhuanlan.zhihu.com/p/671419093)中有很好解释，我也会在后续的文章中详细的介绍Swizzle抽象的相关理解。

举几个例子

选SM80_16x8x16_F16F16F16F16_TN，ValLayoutMNK为(1, 2, 1)，那么一个warp内处理的A/B矩阵均为16×16，16×16包含4个8×8子矩阵，因此选择x4的ldmatrix（x2和x1的ldmatrix也可以用，但指令的效率比较低，明明可以一条指令就完成的工作，我们不建议用多条指令完成，因为这样会对硬件资源造成浪费，对性能也会有影响）。如果A/B是Row-Major，则选SM75_U32x4_LDSM_N，若为Colum-Major，则选SM75_U16x8_LDSM_T。

选SM80_16x8x8_F16F16F16F16_TN，ValLayoutMNK为(1, 1, 1)，则B矩阵为8×8，此时，对于B矩阵，我们只能选择x1的ldmatrix。根据B的Layout，如果是Row-Major，则选SM75_U32x1_LDSM_N，如果是Column-Major，则选SM75_U16x2_LDSM_T。

Epilogue

本文我们总结了在基于CuTe的GEMM Pipeline中，如何选择合适ldmatrix指令进行Shared Memory到Registers的Copy，在后续的文章中，我们还会探讨以下问题：

感兴趣的朋友可以自行下载编译运行。
